Вид сверху на носовую часть фюзеляжа (НЧФ):
(кадры из видеофильма "Испытание космосом")

По характеру обгорания теплозащиты отчетливо видно, как сгенерированный стыком плит вихрь ( обозначен красной полосой) выжигает покрытие последующих плиток. Снизить интенсивность возникающих вихрей и избежать разрушения поверхности последующих плиток помогает выбранная схема раскроя плиток теплозащиты на ОК "Буран"


Крупномасштабная фотография теплозащиты в зоне носка фюзеляжа, выделенная на предыдущей фотографии красным прямоугольником:

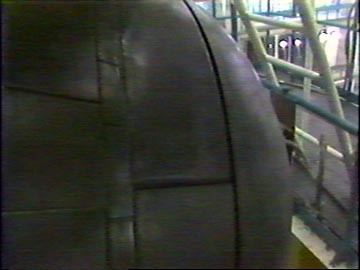

Для сравнения: вид сбоку на носовую часть фюзеляжа до полета:
