Производство ОК "Буран" (окончание)

После неофициального закрытия программы сборочный цех ОК "Буран" выглядел следующим образом
(все фотографии раскрываются до 1215х748, Grayscale, около 280Кб каждая)

MTMZ-0.gif (80017 bytes) Панорамный вид на сборочный цех ОК "Буран". Обращает на себя внимание скученность объектов (высвобождение производственных площадей под другие работы) и соседство объектов разных стадий технологического цикла. Из представленных агрегатов видно, что в производственном процессе находилось еще как минимум два летных экземпляра "Бурана".
MTMZ-7.gif (73589 bytes) Носовая часть фюзеляжа НЧФ (с установленным модулем кабины) как с частично наклееной теплозащитой, так и с разметкой для дальнейших работ (на отсеке носового блока двигателей управления). Вид на левый борт.
MTMZ-8.gif (77635 bytes) Вид сзади (по полету) на носовую часть фюзеляжа. Хорошо виден силовой стыковочный шпангоут с частично установленным на нем оборудованием, ниже центральной части расположен выходной люк (в шлюзовую камеру). На переднем плане лежат стойки шасси.
MTMZ-1.gif (68083 bytes) Вид сбоку на правый борт носовой части фюзеляжа без установленного внутри модуля кабины. Хорошо виден наклонный технологический разъем внешнего корпуса носовой части фюзеляжа и пустой отсек носового блока двигателей управления.
MTMZ-5.gif (75275 bytes) Средняя часть фюзеляжа с технологическими макетами.

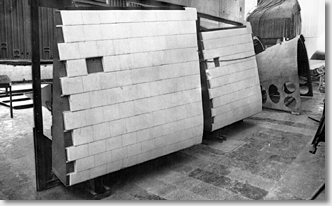

MTMZ-6.gif (72857 bytes) Фрагменты контрукции с наклеенными плитками теплозащиты.
MTMZ-2.gif (72138 bytes) Хвостовая часть фюзеляжа с наклеенной теплозащитой, закрытая съемным технологическим макетом шпангоута. На переднем плане - технологический макет НЧФ.
MTMZ-3.gif (69123 bytes) Предыдущая фотография в несколько другом ракурсе. Слева видны две рабочие НЧФ

Задний двор (пустырь) на территории ТМЗ:

Образ России сегодня fact05.gif (12014 bytes)
