Главная > Все корабли > Буран > Описание





Многоразовый орбитальный корабль (по терминологии Минавиапрома - орбитальный самолет) "Буран"

(изделие 11Ф35)



"Буран" - советский крылатый орбитальный корабль многоразового использования. Предназначен для решения ряда оборонных задач, выведения на орбиту вокруг Земли различных космических объектов и их обслуживания; доставки модулей и персонала для сборки на орбите крупногабаритных сооружений и межпланетных комплексов; возврата на Землю неисправных или выработавших свой ресурс спутников; освоения оборудования и технологий космического производства и доставки продукции на Землю; выполнения других грузопассажирских перевозок по маршруту Земля-космос-Земля.



Внешняя конфигурация. Орбитальный корабль (ОК) "Буран" выполнен по самолетной схеме: это "бесхвостка" с низкорасположенным треугольным крылом двойной стреловидности по передней кромке; аэродинамические органы управления включают элевоны, балансировочный щиток, расположенный в хвостовой части фюзеляжа, и руль направления, который, "расшепляясь" по задней кромке (рис. справа; все иллюстрации на этой странице увеличиваются при клике по ним), выполняет также функции воздушного тормоза; посадку "по-самолетному" обеспечивает трехопорное (с носовым колесом) выпускаюшееся шасси.



Внутренняя компоновка, конструкция. В носовой части "Бурана" расположены герметичная вставная кабина объемом 73 кубических метров для экипажа (2 - 4 чел.) и пассажиров (до 6 чел.), отсеки бортового оборудования и носовой блок двигателей управления.

Среднюю часть занимает грузовой отсек с открывающимися вверх створками, в котором размещаются манипуляторы для выполнения погрузочно-разгрузочных и монтажно-сборочных работ и различных операций по обслуживанию космических объектов. Под грузовым отсеком расположены агрегаты систем энергоснабжения и обеспечения температурного режима. В хвостовом отсеке (см. рис.) установлены агрегаты двигательной установки, топливные баки, агрегаты гидросистемы. В конструкции "Бурана" использованы алюминиевые сплавы, титан, сталь и другие материалы. Чтобы противостоять аэродинамическому нагреванию при спуске с орбиты, внешняя поверхность ОК имеет теплозащитное покрытие, рассчитанное на многоразовое использование.

На менее подверженную нагреву верхнюю поверхность устанавливается гибкая теплозащита, а другие поверхности покрыты теплозащитными плитками, изготовленными на основе волокон кварца и выдерживающими температуру до 1300ºС. В особо теплонапряженных зонах (в носках фюзеляжа и крыла, где температура достигает 1500º - 1600ºС) применен композиционный материал типа углерод-углерод. Этап наиболее интенсивного нагревания ОК сопровождается образованием вокруг него слоя воздушной плазмы, однако конструкция ОК не прогревается к концу полета более чем до 160ºС. Каждая из 38600 плиток имеет конкретное место установки, обусловленное теоретическими обводами корпуса ОК. Для снижения тепловых нагрузок выбраны также большие значения радиусов затупления носков крыла и фюзеляжа. Расчетный ресурс конструкции - 100 орбитальных полетов.



Внутренняя компоновка "Бурана" на плакате НПО "Энергия" (ныне - Ракетно-космическая корпорация "Энергия").  Пояснение по обозначению корабля: все орбитальные корабли имели шифр 11Ф35. Окончательными планами планировалось построить пять летных кораблей, двумя сериями. Будучи первым, "Буран" имел авиационное (на НПО "Молния" и Тушинском машиностроительном заводе) обозначение 1.01 (первая серия - первый корабль). В НПО "Энергия" существовала другая система обозначений, согласно которой "Буран" идентифицировался как 1К - первый корабль. Так как в каждом полете корабль должен был выполнять разные задачи, то к индексу корабля добавлялся номер полета - 1К1 - первый корабль, первый полет.



Двигательная установка и бортовое оборудование. Объединенная двигательная установка (ОДУ) обеспечивает довыведение ОК на опорную орбиту, выполнение межорбитальных переходов (коррекций), точное маневрирование вблизи обслуживаемых орбитальных комплексов, ориентацию и стабилизацию ОК, его торможение для схода с орбиты. ОДУ состоит из двух двигателей орбитального маневрирования (на рис.справа), работающих на углеводородном горючем и жидком кислороде, и 46 двигателей газодинамического управления, сгрупированных в три блока (один носовой блок и два хвостовых).  Более 50 бортовых систем, включающих радиотехнические, ТВ и телеметрические комплексы, системы жизнеобеспечения, терморегулирования, навигации, энергоснабжения и другие, объединены на основе ЭВМ в единый бортовой комплекс, который обеспечивает продолжительность пребывания "Бурана" на орбите до 30 суток.

Теплота, выделяемая бортовым оборудованием, с помощью теплоносителя подводится к радиационным теплообменникам, установленным на внутренней стороне створок грузового отсека, и излучается в окружающее пространство (в полете на орбите створки открыты).



Геометрические и весовые характеристики. Длина "Бурана" составляет 35,4 м, высота 16,5 м (при выпущенном шасси), размах крыла около 24 м, площадь крыла 250 квадратных метров, ширина фюзеляжа 5,6 м, высота 6,2 м; диаметр грузового отсека 4,6 м, его длина 18 м. Стартовая масса ОК до 105 т, масса груза, доставляемого на орбиту, до 30 т, возвращаемого с орбиты - до 15 т. Максимальный запас топлива до 14 т.

Большие габаритные размеры "Бурана" затрудняют использование наземных средств транспортировки, поэтому на космодром он (так же, как и блоки РН) доставляется по воздуху модифицированным для этих целей самолетом ВМ-Т Экспериментального машиностроительного завода им. В.М.Мясищева (при этом с "Бурана" снимается киль и масса доводится до 50 т) или многоцелевым транспортным самолетом Ан-225 в полностью собранном виде.



Главные проекции "Бурана"

Выведение на орбиту. Запуск "Бурана" осуществляется с помощью универсальной двухступенчатой РН "Энергия", к центральному блоку которой крепится пирозамками ОК. Двигатели 1-й и 2-й ступеней РН запускаются практически одновременно и развивают суммарную тягу 34840 кН при стартовой массе РН с "Бураном" около 2400 т (из них около 90% составляет топливо). В первом испытательном запуске беспилотного варианта ОК, состоявшемся на космодроме Байконур 15 ноября 1988 года, РН "Энергия" вывела ОК за 476 сек. на высоту около 150 км (блоки 1-й ступени РН отделились на 146-й сек. на высоте 52 км). После отделения ОК от 2-й ступени РН был осуществлен двухкратный запуск его двигателей, что обеспечило необходимый прирост скорости до достижения первой космической и выход на опорную круговую орбиту. Расчетная высота опорной орбиты "Бурана" составляет 250 км (при грузе 30 т и заправке топливом 8 т). В первом полете "Буран" был выведен на орбиту высоту 250,7/260,2 км (наклон орбиты 51,6°) с периодом обращения 89,5 мин. При заправке топливом в количестве 14 т возможен переход на орбиту высотой 450 км с грузом 27 т.

При отказе на этапе выведения одного из маршевых ЖРД 1-й или 2-й ступени РН ее ЭВМ "выбирает" в зависимости от набранной высоты либо варианты выведения ОК на низкую орбиту или на одновитковую траекторию полета с последующей посадкой на одном из запасных аэродромов, либо вариант выведения РН с ОК на траекторию возврата в район старта с последующим отделением ОК и посадкой его на основной аэродром. При нормальном запуске ОК 2-я ступень РН, конечная скорость которой меньше первой космической, продолжает полет по баллистической траектории до падения в Тихий океан.



Возвращение с орбиты. Для схода с орбиты ОК разворачивается двигателями газодинамического управления на 180º (хвостом вперед), после чего на непродолжительное время включаются основные ЖРД и сообщают ему необходимый тормозной импульс. ОК переходит на траекторию спуска, снова разворачивается на 180º (носом вперед) и выполняет планирование с большим углом атаки. До высоты 20 км осуществляется совместное газодинамическое и аэродинамическое управление, а на заключительном этапе полета используются только аэродинамические органы управления. Аэродинамическая схема "Бурана" обеспечивает ему достаточно высокое аэродинамическое качество, позволяющее осуществить управляемый планирующий спуск, выполнить на трассе спуска боковой маневр протяженностью до 2000 км для выхода в зону аэродрома посадки, произвести необходимое предпосадочное маневрирование и совершить посадку на аэродром. В то же время конфигурация ЛА и принятая траектория спуска (крутизна планирования) позволяют аэродинамическим торможением погасить скорость ОК от близкой к орбитальной до посадочной, равной 300 - 360 км/ч. Длина пробега составляет 1100 - 1900 м, на пробеге используется тормозной парашют. Для расширения эксплуатационных возможностей "Бурана" предусматривалось использование трех штатных аэродромов посадки (на космодроме (ВПП посадочного комплекса длиной 5 км и шириной 84 м в 12 км от старта), а также в восточной (Хороль Приморского края) и западной (Симферополь) частях страны). Комплекс радиотехнических средств аэродрома создает радионавигационное и радиолокационное поля (радиус последнего около 500 км), обеспечивающие дальнее обнаружение ОК, его выведение к аэродрому и всепогодную высокоточную (в том числе автоматическую) посадку на ВПП.
Первый испытательный полет беспилотного варианта ОК завершился после выполнения немногим более двух витков вокруг Земли успешной автоматической посадкой на аэродром в районе космодрома. Тормозной импульс был дан на высоте Н=250 км, на расстоянии около 20000 км от аэродрома приземления, боковая дальность на трассе спуска составила около 550 км, отклонение от расчетной точки касания на ВПП оказалось равным 15 м в продольном направлении и 3 м от оси полосы.

Закрыть створки ОПГ (кликабельно) Промежуточное положение створок грузового отсека при их открытии/закрытии (кликабельно) Открыть створки ОПГ (кликабельно)

Разработка ОК "Буран" продолжалась более 10 лет. Первому запуску предшествовал большой объем научно-исследовательских и опытно-конструкторских работ по созданию ОК и его систем с обширными теоретическими и экспериментальными исследованиями по определению аэродинамических, акустических, теплофизических, прочностных и других характеристик ОК, моделированием работы систем и динамики полета ОК на полноразмерном стенде оборудования и на пилотажных стендах, разработкой новых материалов, отработкой методов и средств автоматической посадки на самолетах - летающих лабораториях, летными испытаниями в атмосфере пилотируемого самолета-аналога (в моторном варианте) БТС-02, натурными испытаниями теплозащиты на экспериментальных аппаратах БОР-4 и БОР-5, выводившихся на орбиту и возвращаемых с нее методом аэродинамического спуска, и т. д.

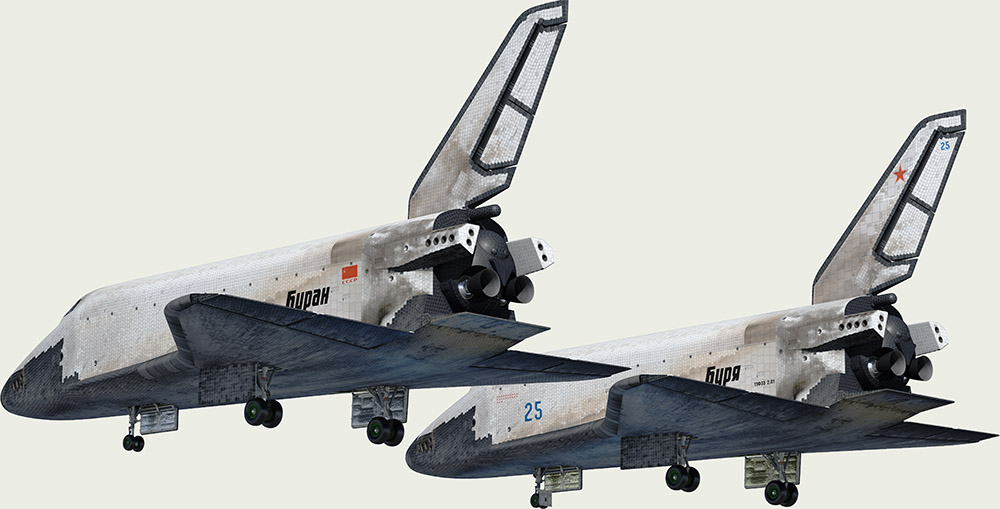

Всего по программе "Энергия-Буран" было построено три летных корабля (третий не достроен), заложены еще два (задел по которым после закрытия программы был уничтожен), и девять технологических макетов в различной комплектации для проведения различных испытаний.

Первые два летных корабля (изделия первой серии - 1.01 и 1.02) создавались по Постановлению ЦК КПСС и Совета Министров от 17 февраля 1976 года, и первый из них (1.01) под собственным именем "Буран" выполнил успешный орбитальный полет 15 ноября 1988 года.

В 1983-м году вышло правительственное Постановление, по которому промышленности заказывалось создание еще трех дополнительных, существенно доработанных и улучшенных кораблей, которые составили вторую серию 2.01, 2.02 и 2.03 ("корабли доп.заказа"). Вторая серия создавалась с учетом опыта проектирования и отработки первой серии, и в ряде случаев - с учетом результатов космического полета "Бурана".

Корабли второй серии являлись венцом инженерного искусства нашего авиастроения, вершиной отечественной пилотируемой космонавтики. Эти корабли должны были стать по-настоящему всепогодными и круглосуточными пилотируемыми орбитальными самолетами с улучшенными летно-техническими характеристиками и значительно возросшими возможностями за счет множества конструктивных изменений и доработок. В частности, на них увеличилось количество маневровых двигателей за счет нового носового блока объединенной двигательной установки, существенно изменена теплозащита (по типам элементов и раскрою), изменена конструкция и кинематика всех стоек шасси, добавлена выдвигаемые интерцепторы на элевонах, уменьшен объем отсека тормозных парашютов при увеличении площади балансировочного щитка, изменен интерьер грузового отсека и т.д. Ниже для сравнения представлены корабли первой ("Буран" на переднем плане) и второй серии (под условным именем "Буря"):

"Буран" на орбите



История создания

- История создания "Бурана";

- Полет "Бурана";

- Описание "Бурана" в книге "Ракетно-космическая корпорация "Энергия" имени С.П.Королева: 1946-1996";

- Описание "Бурана" в книге Б.И.Губанова "Триумф и трагедия "Энергии". Размышления Главного конструктора";

- Глава "Многоразовая космическая система "Энергия-Буран" из книги В.Е.Гудилина, Л.И.Слабкого "Ракетно-космические системы: история, развитие, перспективы"





Узнать гораздо больше про крылатые космические корабли вы сможете из нашей книги (см. обложку слева) "Космические крылья", (М.:ООО "ЛенТа странствий", 2009. - 496с.:ил.)  На сегодняшний день - это самое полное русскоязычное энциклопедическое повествование о десятках отечественных и зарубежных проектах. Вот как об этом сказано в аннотации книги:
"
Книга посвящена этапу возникновения и развития крылатых ракетно-космических систем, которые рождались на "стыке трех стихий" - авиации, ракетной техники и космонавтики, и вобрали в себя не только конструктивные особенности данных видов техники, но и весь ворох сопровождающих их технических и военно-политических проблем.
Подробно излагается история создания воздушно космических аппаратов мира - от первых самолетов с ракетными двигателями времен II Мировой войны до начала реализации программ Space Shuttle (США) и "Энергия-Буран" (СССР).
Книга, рассчитанная на широкий круг читателей, интересующихся историей авиации и космонавтики, особенностями конструкции и неожиданными поворотами судьбы первых проектов авиационно-космических систем, содержит на 496 страницах около 700 иллюстраций, значительная часть которых публикуется впервые."
Содействие в подготовке публикации оказали такие предприятия авиационно-космического комплекса России, как НПО "Молния", НПО машиностроения, ФГУП РСК "МиГ", ЛИИ имени М.М.Громова, ЦАГИ, а также музей Морского космического флота. Вступительная статья написана генералом В.Е.Гудилиным, легендарной личностью нашей космонавтики.
Получить более полное представление о книге, ее цене и возможностях приобретения можно на отдельной странице. Там же можно познакомиться с ее содержанием, оформлением, вступительной статьей Владимира Гудилина, предисловием авторов и выходными данными издания.
