Комплекс 3D-моделей разработан
Николаем Назаренко и Владимиром Малюхом (кроме указанных
особо) в графическом пакете bCAD
v.3.5 на основе реальной модели внешних
(аэродинамических) теоретических обводов
орбитального корабля "Буран", чертежей и эскизов образцов
ракетной техники.
Модель воздушно-орбитального самолета "Спираль",
пилотируемого космического корабля "Клипер" и
второй ступени МАКС разработаны
Владимиром Некрасовым
(компания "Рестарт+"); модель стартово-стыковочного блока "Я" и
грузового контейнера РН "Энергия" с разгонным блоком "Смерч" и спутником
связи разработана Юрием Кульчицким (г.Санкт-Петербург);
модель РН "Энергия-М" разработана Михаилом Павловым (г.Самара);
модель РН "Союз" с орбитальным самолетом "Спираль" разработана В.Некрасовым,
Анатолием Заком (г.Нью-Йорк) и Владимиром Малюх (г.Новосибирск).
Технология создания 3D-модели упрощенно состоит в следующем: на сечения агрегатов (каркас), построенные на основе реальной модели внешних (аэродинамических) теоретических обводов ОК, натягивается оболочка с заданными свойствами поверхности (текстурой). Этот процесс проиллюстрирован на рисунке справа и отдельной странице.
Необходимо помнить, что УРКТС "Энергия-Буран" создавалась как симметричный ответ американским планам милитаризации космического пространства и заказчиком орбитального корабля "Буран" являлось Министерство обороны СССР. Поэтому и сейчас, по истечению более пятнадцати лет, мы, к сожалению, не имеем возможности открыто представить штатные рабочие версии 3D-моделей УРКТС "Энергия-Буран", а все 3D-модели имеют сознательно допущенные незначительные технические неточности (увидеть которые, однако, могут только специалисты, непосредственно участвовавшие в разработке УРКТС "Энергия-Буран"). Модели представлены в формате *.bdf для графического пакета bCAD v.3.5; demo-версию bCAD v.3.5 можно инсталлировать с диска
Состав комплекса 3D-моделей:
Внимание! Все модели доступны только в
случае использования мультимедийной энциклопедии на
DVD-ROM. |
Необходимо помнить, что УРКТС "Энергия-Буран" создавалась как симметричный ответ американским планам милитаризации космического пространства и заказчиком орбитального корабля "Буран" являлось Министерство обороны СССР. Поэтому и сейчас, по истечению более пятнадцати лет, мы, к сожалению, не имеем возможности открыто представить штатные рабочие версии 3D-моделей УРКТС "Энергия-Буран", а все 3D-модели имеют сознательно допущенные незначительные технические неточн

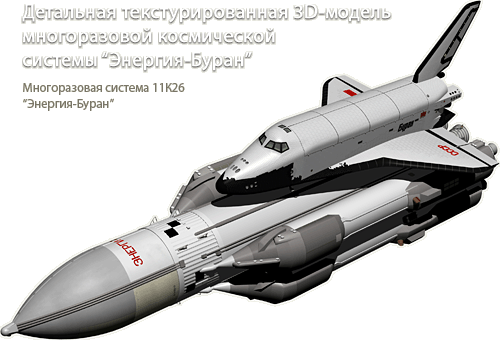

3D-модель комплекса "Энергия-Буран" для пакета bCAD размещена в файле ../3d/bcad3_5/Buran_Enrg_Full.bdf;
для пакета 3D Max размещена в
архиве ../3d/3D_Max//be.zip.
Для скачивания с сайта
модель размещена в архиве
Buran_Enrg_Full.rar
размером 8MB
пароль на раскрытие архивов:
energy
|
Детальная многополигональная текстурированная 3D-модель ракетного комплекса "Энергия-Буран" включает в себя собственно ракету-носитель и орбитальный корабль, к грузовом отсеке которого расположены блок дополнительных приборов, стыковочный отсек, бортовые манипуляторы, остронаправленная антенна (ОНА-1) и другие агрегаты. В других слоях модели находятся стойки шасси со створками, нижняя остронаправленная антенна и "начинка" отсека полезного груза в полетном и посадочных положениях. Выше на иллюстрации мы представили некоторые слои 3D-модели. |
Упрощенная многополигональная текстурированная 3D-модель ракетного комплекса "Энергия-Буран" включает в себя собственно ракету-носитель, орбитальный корабль и стартово-стыковочный "Я" разработки Юрия Кульчицкого, г.Санкт-Петербург. Модель размещена в файле ../3d/bcad3_5/Energia-Buran.bdf (для пакета bCAD)
|
|
Детальная многополигональная
текстурированная 3D-модель промежуточного варианта "Бурана"
с двумя ТРД АЛ-31 в мотогондолах в файле ../3d/bcad3_5/Buran_VRDU.bdf
(для пакета bCAD).
|
|
||||||||||||||||||
|
|
|||||||||||||||||||
Детальная многополигональная текстурированная 3D-модель ракетного комплекса "Энергия-Буран" c промежуточным вариантом "Бурана" с двумя ТРД АЛ-31 в мотогондолах в файле ../3d/bcad3_5/Enrg-Buran_VRDU.bdf (для пакета bCAD).
|
|
||||||||||||||||||
|
|
|||||||||||||||||||
Детальная многополигональная
текстурированная 3D-модель
самолета-аналога БТС-02 ОК-ГЛИ размещена в файле
../3d/bcad3_5/bts-02.bdf
(для пакета bCAD)
|
|
||||||||||||||||||
Детальная многополигональная
текстурированная 3D-модель первого варианта
советского челнока - нашей версии шаттла - изделия
ОС-120 образца конца 1975 года размещена в файле
|
|
||||||||||||||||||
Детальная многополигональная
текстурированная 3D-модель первого варианта многоразового ракетно-космического комплекса с орбитальным кораблем
(советской версией шаттла) - изделием
ОС-120 образца конца 1975 года размещена в файле
|
|
||||||||||||||||||
Детальная многополигональная
текстурированная 3D-модель раннего
промежуточного варианта многоразового ракетно-космического комплекса с орбитальным кораблем - изделием
ОК-92 образца 9
января 1976 года размещена в файле
|
|
||||||||||||||||||
Две детальные многополигональные
текстурированные 3D-модели
первых вариантов многоразового ракетно-космического комплекса с орбитальными кораблями
ОК-92 и ОС-120 размещены в файле
|
|
||||||||||||||||||
Три детальные многополигональные
текстурированные 3D-модели
всех вариантов многоразового ракетно-космического комплекса с орбитальными кораблями
ОК-92, ОС-120 и Бураном
размещены в файле
|
|
||||||||||||||||||
Детальная многополигональная
текстурированная 3D-модель, содержащая два рядом стоящих на
шасси орбитальных корабля в посадочной конфигурации - раннего
промежуточного варианта орбитального корабля (изделия ОК-92 образца 9
января 1976 года) и "Бурана" (образца 15 ноября 1988 года). Модель размещена в файле
|
|
||||||||||||||||||
Детальная многополигональная
текстурированная 3D-модель, содержащая все три рядом стоящих на
шасси варианта орбитальных корабля в посадочной конфигурации. Модель размещена в файле
|
|
||||||||||||||||||
Детальная многополигональная
текстурированная 3D-модель орбитального самолета
Многоцелевой авиационно-космической
системы (МАКС), разработанная В.Некрасовым. Модель размещена в
архиве
|
|
|
|

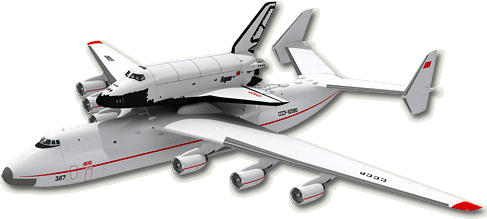

Детальная многополигональная
текстурированная 3D-модель авиационного комплекса Ан-225/"Буран", разработанная В.Некрасовым
("Мрия" и общая сборка) и Н.Назаренко (ОК "Буран"). Модель размещена в
архиве
Иллюстрации, созданные с использованием модели, можно посмотреть в фотоархиве |
|
Детальная многополигональная 3D-модель (без текстур) проекта российского многоразового пилотируемого космического корабля "Клипер" (бескрылый вариант начала 2004 г.) разработки Владимира Некрасова. Модель размещена в файле ../3d/bcad3_5/Clipper.bdf (для пакета bCAD)
|
|
Детальная многополигональная текстурированная 3D-модель РН "Зенит" с двумя вариантами многоразового пилотируемого космического корабля в качестве полезной нагрузки. Модель размещена в файле ../3d/bcad3_5/clipper-zenit.bdf (для пакета bCAD)
|
|
Детальная многополигональная текстурированная 3D-модель комплекса "Энергия-Скиф-ДМ" (разработки Николая Назаренко) включает окончательную версию стартово-стыковочного блока "Я" разработки Юрия Кульчицкого, г.Санкт-Петербург. Модель размещена в файле ../3d/bcad3_5/Pole_Energia.bdf (для пакета bCAD)
|
|
Детальная многополигональная текстурированная 3D-модель ракеты-носителя "Энергия" со стартово-стыковочным блоком "Я", боковым грузовым контейнером (основной вариант использования РН, не считая запусков орбитальных кораблей), в котором размещена полезная нагрузка - тяжелый связной спутник и тяжелый криогенный разгонный блок "Смерч"(14С40). 3D-модели блока "Я" и грузового контейнера со всем содержимым разработал Юрий Кульчицкий, г.Санкт-Петербург. Модель размещена в файле ../3d/bcad3_5/Energia_Konteyner.bdf (для пакета bCAD).
|
|
Детальная многополигональная текстурированная 3D-модель проекта полностью многоразовой ракеты-носителя "Энергия-2" (ГК-175) в двух вариантах - с первой ступенью в виде блоков "А" от РН "Энергия" и с первой ступенью в виде четырех крылатых блоков. Модель размещена в файле ../3d/bcad3_5/GK_175_FULL.bdf (для пакета bCAD).
|
|
Детальная многополигональная текстурированная 3D-модель проекта крылатого многоразового блока первой ступени ракеты-носителя "Энергия-2" (ГК-175) в стартовой, полетной и посадочной конфигурациях. Модель размещена в файле ../3d/bcad3_5/AWING.bdf (для пакета bCAD).
|
|
Многополигональная текстурированная 3D-модель проекта Воздушно-орбитального самолета (авиационно-космической системы) "Спираль" разработана В.Некрасовым (Компания "Рестарт+"). Модель размещена в файле ../3d/bcad3_5/SPIRAL_RealScale.bdf (для пакета bCAD).
|
|
Многополигональная текстурированная 3D-модель проекта орбитального самолета "Спираль", выводимого в космос на РН "Союз" (11А511); разработана Анатолием Заком (Нью-Йорк), Владимиром Некрасовым (Компания "Рестарт+") и Владимиром Малюх (Новосибирск). Модель размещена в файле ../3d/bcad3_5/souz-spiral-trnsp.bdf (для пакета bCAD).
|
|
|
|
3D-модель перспективной ракеты-носителя "Вулкан", разрабатывавшейся на базе РН "Энергия", размещена в файле ../3d/bcad3_5/vulcan.bdf. (для пакета bCAD).
|
|
3D-модель ракеты-носителя "Энергия-М", разрабатывавшейся на базе РН "Энергия", размещена в файле ../3d/bcad3_5/Energia-M.bdf (для пакета bCAD). Модель разработана Михаилом Павловым, г.Самара
|
|
Многополигональная
текстурированная 3D-модель
советского "трех-махового" цельнотитанового ударно-разведывательного самолета Т-4 ("Сотка") разработки
ОКБ им. Павла Сухого
|
|
Многополигональная
текстурированная 3D-модель
сверхзвукового авиационно-космического комплекса, разработанного на базе
ударно-разведывательного самолета Т-4 "Сотка" ОКБ Павла Сухого.
|
|
Многоцелевой
палубный истребитель Су-27КМ (позднее С-32), проектировавшийся в
ОКБ им. П.О.Сухого для
оснащения советских авианосцев проектов 1143.5 ("Кузнецов"), 1143.6
("Варяг") и атомных 1143.7 (головной - "Ульяновск"). После распада
СССР проект
Су-27КМ
в виде создания боевого истребителя был прекращен из-за свертывания
строительства авианосцев и возникших финансовых проблем, а тема была
преобразована в научно-исследовательскую работу по изучению "крыла обратной
стреловидности" (КОС), в ходе которой экземпляр для
статических прочностных испытаний был достроен до экспериментального
самолета С.37 "Беркут", ныне известного как Су-47.
Модель разработана Михаилом Павловым (г.Самара) под руководством
web-мастера.
|
Ниже представлено семь иллюстраций Су-27КМ в
полете,
сгенерированных на основе
3D-модели.
Истинным любителям авиации эти "фотографии"
можно рекомендовать в качестве обоев рабочего стола
(другие иллюстрации Су-27КМ) |
 su27-4.jpg, su27-7.jpg |
 su27-8.jpg, su27-5.jpg |
 su27-3.jpg, su27-6.jpg |
 su27-9.jpg |
Две (совмещенные в одном файле) многополигональные
текстурированные 3D-модели:
"антиподного бомбардировщика Зенгера-Бредт",
проект которого появился в нацистской Германии в 1944 году для бомбардировки
Нью-Йорка, и нашего "адекватного ответа" - скоростного самолета М.Келдыша.
|
|
Для просмотра и частичной работы со всеми файлами
3D-моделей необходима
демонстрационная (как минимум) версия (freeware) конструкторского
пакета bCAD v.3.5, расположенная на сайте http://propro.ru
компании "ProPro Group" или на нашем диске в
директории ../soft/bcad35.
Демо-версия имеет ограниченные
функциональные возможности, однако она
позволяет создавать видео- и анимационные
приложения, а также конвертировать результаты
работы в другие 3D приложения (например, 3D MAX, 3D Studio
и т.д.)
Условия приобретения полнофункциональной
версии пакета bCAD Вы также найдете на сайте http://propro.ru
компании "ProPro Group".
Представленные здесь
3D-модели - это лучшие рекомендации bCAD !
А также: 3D-модель ОК "Буран" в формате VRML - и она тоже доступна!
Помните, что наиболее корректный способ запуска представленных 3D-моделей - это загрузка (открытие, вызов) указанных файлов непосредственно из соответствующих графических пакетов (программ для 3D моделирования или просмотра)! |
